HIFU – co to jest, jak działa i do czego służy urządzenie HIFU?

Co to właściwie jest HIFU?

Nazwa HIFU pochodzi od angielskiego określenia High-Intensity Focused Ultrasound, czyli skoncentrowanych ultradźwięków o wysokiej intensywności.

Najważniejsze jest tutaj słowo focused – skoncentrowane. W technologii HIFU energia ultradźwiękowa nie jest wykorzystywana wyłącznie powierzchniowo. Konstrukcja przetwornika pozwala skupić fale w określonym obszarze znajdującym się na zaprojektowanej głębokości.

Można to w uproszczeniu porównać do soczewki skupiającej światło. Promienie przechodzą przez przestrzeń, ale ich największa koncentracja pojawia się w konkretnym punkcie.

W HIFU podobna idea dotyczy fal ultradźwiękowych. Energia skupia się w niewielkiej strefie ogniskowania.

HIFU nie oznacza po prostu „mocnych ultradźwięków”. Najważniejszą cechą tej technologii jest kontrolowane skupienie energii na określonej głębokości.

Jak działa HIFU?

Głowica HIFU zawiera przetwornik odpowiedzialny za generowanie fal ultradźwiękowych.

Konstrukcja przetwornika powoduje, że fale zbiegają się w określonej strefie. To właśnie tam koncentracja energii jest największa.

W przypadku systemów stosowanych w kosmetologii energia w ognisku powoduje miejscowy efekt termiczny. Powstają niewielkie obszary oddziaływania na wybranej głębokości, podczas gdy tkanki znajdujące się na drodze fali nie są miejscem jej największej koncentracji.

Dlatego przy HIFU tak duże znaczenie mają parametry urządzenia, konstrukcja głowicy oraz odpowiednio dobrany kartridż.

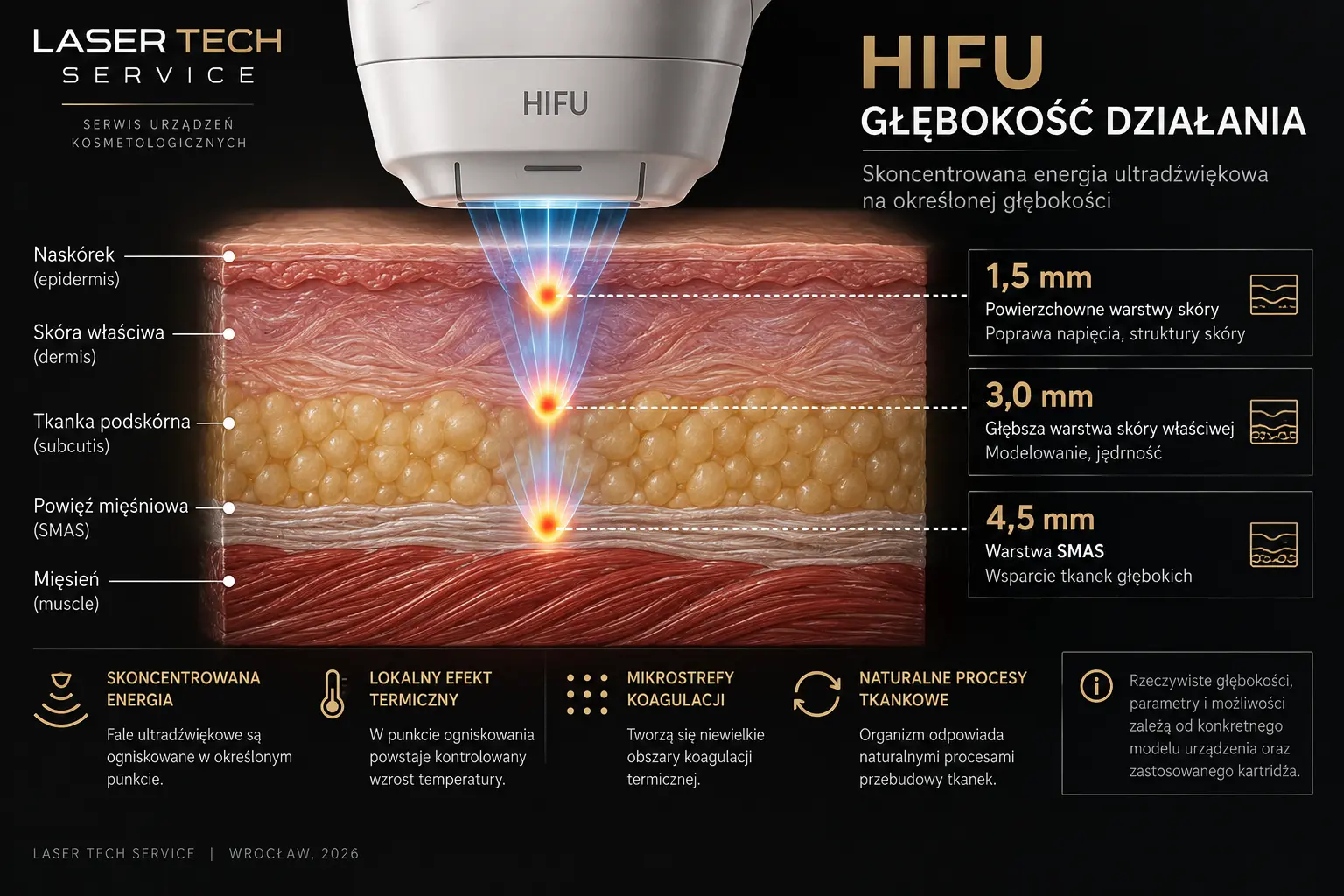

Co oznacza 1,5 mm, 3,0 mm i 4,5 mm w HIFU?

Przy urządzeniach HIFU bardzo często pojawiają się oznaczenia: 1,5 mm, 3,0 mm oraz 4,5 mm.

Nie jest to długość igły ani informacja o tym, jak głęboko operator fizycznie wciska głowicę.

Jest to wartość odnosząca się do projektowanej głębokości ogniskowania energii dla danego przetwornika lub kartridża.

• 1,5 mm – jedna z powierzchowniejszych głębokości spotykanych w urządzeniach estetycznych,
• 3,0 mm – głębsza płaszczyzna działania,
• 4,5 mm – jeszcze głębsza płaszczyzna, kojarzona w systemach estetycznych między innymi z warstwami włóknisto-mięśniowymi.

Nie oznacza to jednak, że wszystkie urządzenia HIFU posiadają wyłącznie te trzy wartości.

W zależności od konstrukcji i przeznaczenia konkretnego systemu stosowane mogą być także inne głębokości.

HIFU a zwykłe ultradźwięki – to nie jest to samo

Fakt, że dwa urządzenia wykorzystują ultradźwięki, nie oznacza, że działają w taki sam sposób.

Charakterystyczną cechą HIFU jest skupienie energii ultradźwiękowej w określonym ognisku .

W klasycznych urządzeniach ultradźwiękowych sposób rozchodzenia się energii może być zupełnie inny.

Dlatego HIFU nie należy traktować po prostu jako „mocniejszej wersji” zwykłej głowicy ultradźwiękowej. Jest to odrębna technologia oparta na innym sposobie dostarczania energii.

Do czego wykorzystuje się HIFU w kosmetologii?

W urządzeniach przeznaczonych do zastosowań estetycznych HIFU jest wykorzystywane do kontrolowanego oddziaływania na wybrane warstwy tkanek.

W zależności od konkretnego urządzenia, zastosowanego przetwornika, głębokości i zaleceń producenta systemy HIFU mogą być przeznaczone między innymi do zabiegów wykonywanych na twarzy lub ciele.

Urządzenia te są stosowane między innymi w procedurach ukierunkowanych na poprawę napięcia skóry, pracę z wybranymi obszarami twarzy oraz modelowanie określonych części ciała.

Nie oznacza to jednak, że każdy aparat HIFU posiada identyczne zastosowanie.

Parametry urządzenia, częstotliwość, energia, głębokości pracy i konstrukcja przetworników mogą się znacząco różnić w zależności od producenta i modelu.

Z czego składa się urządzenie HIFU?

Dla użytkownika urządzenie może wyglądać stosunkowo prosto: obudowa z ekranem, przewód, głowica oraz wymienny kartridż.

Technicznie jest to jednak znacznie bardziej złożony system.

W zależności od modelu w urządzeniu mogą znajdować się między innymi:

• układ zasilania,
• elektronika sterująca,
• panel lub ekran dotykowy,
• moduły komunikujące się z głowicą,
• głowica zabiegowa,
• przetwornik ultradźwiękowy,
• wymienne kartridże,
• przewody oraz złącza,
• dodatkowe układy zależne od konstrukcji konkretnego modelu.

Dlaczego głowica HIFU jest tak ważna?

Głowica jest jednym z kluczowych elementów całego systemu, ponieważ to właśnie za jej pośrednictwem energia jest dostarczana do obszaru zabiegowego.

W jej wnętrzu znajdują się elementy odpowiedzialne za generowanie oraz odpowiednie kierowanie energii ultradźwiękowej.

Jeżeli głowica przestaje prawidłowo działać, samo urządzenie może nadal się uruchamiać, ekran może działać poprawnie, a mimo to wykonanie prawidłowej procedury może być niemożliwe.

Dlatego objawu „urządzenie się włącza” nie należy utożsamiać z pełną sprawnością całego systemu.

A czym właściwie jest kartridż HIFU?

Kartridż nie jest wyłącznie plastikową końcówką, którą zmienia się podczas pracy.

Jego konstrukcja jest związana między innymi z parametrami pracy oraz określoną głębokością ogniskowania.

W zależności od producenta sposób budowy kartridża, liczba dostępnych impulsów, jego identyfikacja przez urządzenie oraz sposób współpracy z głowicą mogą się różnić.

Z tego powodu nie należy automatycznie zakładać, że kartridże różnych urządzeń HIFU są ze sobą zgodne.

Co może się zepsuć w urządzeniu HIFU?

W urządzeniach HIFU, podobnie jak w innych profesjonalnych urządzeniach kosmetologicznych, awaria może dotyczyć różnych elementów.

Użytkownik może zauważyć na przykład:

• brak prawidłowego działania głowicy,
• problemy z rozpoznaniem kartridża,
• komunikaty błędów,
• problemy z uruchomieniem urządzenia,
• nieprawidłową komunikację pomiędzy modułami,
• niestabilną pracę urządzenia,
• problemy związane z zasilaniem.

W niektórych modelach występują również dodatkowe układy wymagające okresowej kontroli i konserwacji.

Ważne jest jednak, aby nie diagnozować urządzenia wyłącznie na podstawie jednego objawu.

To, że nie działa głowica, nie oznacza automatycznie, że trzeba kupić nową głowicę. Najpierw trzeba ustalić, gdzie rzeczywiście znajduje się problem.

Diagnostyka przed wymianą części

Profesjonalne urządzenie kosmetologiczne jest systemem, w którym kilka elementów współpracuje ze sobą.

Jeden objaw może mieć kilka różnych przyczyn.

Dlatego prawidłowa diagnostyka powinna odpowiedzieć przede wszystkim na pytanie: który element rzeczywiście jest niesprawny?

Dopiero później można zdecydować, czy potrzebna jest naprawa, regeneracja, wymiana części czy inne działanie.

Rzeczywisty przykład – HIFU KIMED K1-W1601

Jednym z urządzeń HIFU, które trafiły pod opiekę Laser Tech Service, był KIMED K1-W1601.

Serwis wykonaliśmy bezpośrednio u klienta w Görlitz w Niemczech.

W urządzeniu występował problem z niedziałającą głowicą HIFU.

W ramach realizacji wykonaliśmy diagnostykę i naprawę głowicy, a także obsługę techniczną urządzenia.

W tym konkretnym modelu wykonaliśmy również czyszczenie układu wodnego oraz kontrolę urządzenia po wykonaniu prac.

Jest to dobry przykład pokazujący, że w profesjonalnym urządzeniu kosmetologicznym problem z jedną funkcją powinien być najpierw prawidłowo zdiagnozowany.

Pełną realizację wraz ze zdjęciami oraz materiałami wideo można zobaczyć tutaj:

Serwis HIFU KIMED K1-W1601 – naprawa głowicy i obsługa techniczna →

Czy każda awaria HIFU oznacza transport całego urządzenia?

Niekoniecznie.

Sposób postępowania zależy od objawów, konstrukcji konkretnego urządzenia oraz rodzaju usterki.

W niektórych przypadkach już rozmowa z technikiem, zdjęcia, film przedstawiający problem albo wstępna diagnostyka pozwalają znacznie zawęzić możliwą przyczynę.

Dlatego przed organizowaniem transportu dużego i ciężkiego urządzenia warto skontaktować się z serwisem i dokładnie opisać problem.

HIFU z punktu widzenia właściciela gabinetu

Dla właściciela gabinetu urządzenie HIFU jest przede wszystkim narzędziem pracy.

Jeśli urządzenie nie działa, problem nie kończy się na samej usterce technicznej.

Awaria może oznaczać:

• konieczność przekładania wizyt,
• przerwę w wykonywaniu części usług,
• utratę zaplanowanego czasu pracy,
• koszty związane z transportem urządzenia,
• konieczność zakupu części lub wykonania naprawy.

Dlatego przy zakupie aparatu warto patrzeć nie tylko na cenę i parametry marketingowe.

Znaczenie ma również dostępność serwisu, części, kartridży oraz pomocy technicznej .

Czy warto kupować używane HIFU?

Używane urządzenie HIFU może być interesującą alternatywą dla zakupu nowego sprzętu, ale jego stan techniczny powinien być dokładnie sprawdzony.

Sam fakt, że urządzenie uruchamia się i pokazuje menu na ekranie, nie daje pełnej informacji o stanie całego systemu.

Warto zwrócić uwagę między innymi na:

• stan głowicy,
• stan dostępnych kartridży,
• prawidłową komunikację urządzenia z głowicą,
• działanie wszystkich funkcji,
• stan przewodów i złączy,
• historię wcześniejszych napraw,
• ogólny stan techniczny urządzenia.

W przypadku profesjonalnego sprzętu historia serwisowa może być znacznie bardziej wartościową informacją niż sam wygląd obudowy.

HIFU, RF i laser – trzy różne technologie

HIFU jest czasami wymieniane obok RF czy technologii laserowych, ale z technicznego punktu widzenia są to zupełnie różne sposoby dostarczania energii.

• HIFU wykorzystuje skoncentrowane fale ultradźwiękowe.
• RF wykorzystuje energię elektromagnetyczną o częstotliwości radiowej.
• laser wykorzystuje promieniowanie optyczne o określonej długości fali.

To, że technologie te mogą znajdować zastosowanie w podobnych obszarach kosmetologii, nie oznacza, że urządzenia działają według tej samej zasady.

Czy wszystkie urządzenia HIFU są takie same?

Nie.

Pod nazwą HIFU dostępnych jest wiele urządzeń o różnej konstrukcji i jakości wykonania.

Mogą różnić się między innymi:

• rodzajem przetworników,
• dostępnymi głębokościami,
• częstotliwością pracy,
• zakresem regulacji energii,
• konstrukcją głowic,
• rodzajem kartridży,
• systemem chłodzenia lub obiegu,
• elektroniką sterującą,
• oprogramowaniem urządzenia.

Dlatego parametrów jednego modelu nie należy automatycznie przypisywać wszystkim urządzeniom HIFU.

Dlaczego regularny serwis ma znaczenie?

Urządzenie HIFU pracujące w gabinecie jest regularnie uruchamiane, przemieszczane i obsługiwane przez operatorów.

Przewody, złącza, głowice i inne podzespoły są więc elementami eksploatowanymi.

Okresowa kontrola techniczna pozwala zauważyć problemy, zanim doprowadzą do całkowitego wyłączenia urządzenia z pracy.

Zakres przeglądu powinien być oczywiście dopasowany do konkretnego modelu i konstrukcji urządzenia.

Najczęstsze pytania o HIFU

Co oznacza skrót HIFU?

HIFU oznacza High-Intensity Focused Ultrasound, czyli skoncentrowane ultradźwięki o wysokiej intensywności.

Co oznacza 4,5 mm w HIFU?

Jest to wartość odnosząca się do projektowanej głębokości ogniskowania energii danego przetwornika lub kartridża.

Czy HIFU i ultradźwięki kosmetyczne to to samo?

Nie. W HIFU kluczowe jest skupienie energii ultradźwiękowej w określonym obszarze.

Czy głowicę HIFU można naprawić?

Zależy to od konstrukcji głowicy i rodzaju usterki. W przypadku naszej realizacji KIMED K1-W1601 niesprawna głowica została zdiagnozowana i naprawiona.

Czy niedziałająca głowica oznacza konieczność zakupu nowej?

Nie zawsze. Przed podjęciem decyzji o wymianie należy ustalić rzeczywistą przyczynę problemu.

Czy Laser Tech Service naprawia urządzenia HIFU?

Tak. Wykonujemy diagnostykę, naprawę i obsługę techniczną profesjonalnych urządzeń kosmetologicznych, w tym urządzeń HIFU.

Podsumowanie

HIFU jest technologią wykorzystującą skoncentrowaną energię ultradźwiękową, której ognisko może znajdować się na określonej głębokości.

To właśnie dlatego w urządzeniach spotykamy różne głowice i kartridże oznaczone na przykład jako 1,5 mm, 3,0 mm czy 4,5 mm.

Z punktu widzenia gabinetu ważne są jednak nie tylko możliwości zabiegowe urządzenia.

Równie istotne są stan techniczny sprzętu, dostępność części, sprawność głowic i kartridży oraz możliwość profesjonalnej diagnostyki, gdy urządzenie przestaje działać prawidłowo.

A kiedy pojawia się awaria, nie warto od razu wymieniać najdroższego elementu.

Najlepszym pierwszym krokiem jest ustalenie rzeczywistej przyczyny problemu.
